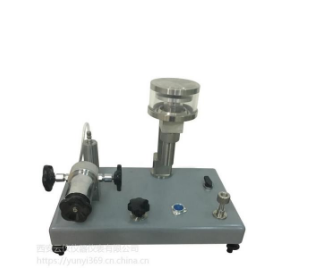

导读：供应气体活塞式压力计

气体活塞式压力计，是利用流体静力平衡（即作用在活塞有效面积上的流体压力与其所负荷的重力相平衡）原理进行压力测量的计量器具，一般由活塞系统、专用砝码、压力校验器组成，另外还需配备相应的气源。

作用：

气体活塞压力计是高准确度压力标准器，用气体做工作介质，可测量和校准表压、绝压、真空压力（负压）等。活塞压力计的活塞杆材料是不锈钢，活 塞筒材料是碳化钨。从而保证活塞具有不锈、耐磨和使用寿命长的特点。用气体做工作介质的活塞压力计与用液体做工作介质的活塞压力计相比较，由于它们使用的 工作介质不同，所以气体活塞压力计活塞的自转延续时间长、灵敏度高、重复性好，测量数据准确可靠。

特点：

 一台气体活塞压力计可以分别配置几种不同量程的活塞，既保证压力计有很宽的测量范围，又能保证各测量段的准确度，一机多用，性能价格比优越，是替代同类进口仪器的理想产品。

● 活塞和活塞筒经精工研磨，其圆度误差和间隙极小，因而极大的提高活塞转动延续时间，也就相应减小活塞下降速度，提高活塞鉴别力。

●两个被检表接头处设计有两个截止阀，截止阀能及时关闭被检系统之间的压力。由于活塞式压力计在加减砝码时，必须减压将活塞降下来，而被检精密压力表、压力变送器、传感器等和系统之间若不能被截止，表中的压力会随着活塞升降而升降，则考核不出被检表的回程误差，特意设计的压力转换阀，在关闭时，可不用砝码单独工作，即可作为压力泵或压力源独立使用。

●砝码已经进行压力形变系数和当地重力加速度的修正。

●可选配数字显示功能：温度、位移、时间、转速、压力等参数的数字显示；

●测量范围：名义标称测量范围与实际测量范围一致。

●活塞系统可以方便拿出送检（不用携带沉重的主机台）

●可作为传递用检定活塞式压力计；也可高精度测试用。可配kg砝码和MPa砝码。

●加压系统先进，轻便耐用！

●砝码采用挂篮结构，重心低，稳定性极好。

●同时检定两只被检表，采用快速压力接头，绝无漏气现象

●每台均出具中国计量科学研究院或中国测试技术研究院《检定》

　 产品介绍

浮球式压力计

浮球式压力计 是以压缩空气或氮气作为压力源，以精密 浮球 处于工作状态时的球体下部的压力作用面积为 浮球 有效面积的一种气动负荷式 压力计 。如图1所示，精密 浮球 置于筒形的喷嘴内部，专用砝码通过砝码架作用在球体的顶端，喷嘴内的气压作用在球体下部，使 浮球 在喷嘴内飘浮起来。当已知质量的专用砝码所产生的重力与气压的作用力相平衡时， 浮球式压力计 便输出一个稳定而精确的压力值。

(图1) 浮球式压力计 原理图

在 浮球式压力计 的砝码架上增、减砝码时，将改变测量系统的平衡状态，致使 浮球 下降或上升，排入大气的气体流量随即发生改变， 浮球 下部的压力则发生变化，流量调节器会及时准确地改变气体的流入量，使系统重新达到平衡状态，保持 浮球 的有效面积恒定，保持输出压力与砝码负荷之间的比例关系。确保了 浮球式压力计 的高准确度。

与活塞式 压力计 相比， 浮球式压力计 具有下列特点：

1、 浮球式压力计 内置自动流量调节器，增减砝码后无须再作任何操作，即可行到精确的输出压力。

2、工作时 浮球 不下降，可连续稳定地输出精确的压力信号；

3、 浮球式压力计 具有流量自行调节功能，其精确度与操作者的技术水平无关；

4、仪器工作时气流使 浮球 悬浮于喷嘴内，球体与喷嘴之间处于非接触状态。其摩擦小、重复性好、分辨能力高，且免除了旋转砝码的必要。这是 浮球式压力计 所独具的特性；

5、工作进程中，气流能不断地对 浮球 体进行自清洗，确保了仪器的高可靠性。 浮球式压力计 的底盘安装在一个箱式底座上（图2所示），底盘即为 压力计 的工作台面。其上设有水平仪和操控阀，其侧设有气源接口，用于 压力计 与压力源的连接。
