导读：活塞式压力计 使 用 说 明 书 特别提示

1、活塞杆材料为碳化钨，硬度高、韧性低，如操作不当极易 折断。

2、装、卸砝码须双手轻拿轻放，严禁单手操作，装卸过程中 严禁碰撞挂兰。

3、活塞升至工作位置前，须先用双手转动砝码，用力要均匀。

 4、加载砝码前，须将活塞降至最低位置。

5、卸载砝码前，须降压至下一检定点，防止活塞冲起折断。

6、请认真阅读使用说明书后再进行操作，如不按操作步骤进 行，造成后果本公司概不负责。

 7、产品外观图片仅为说明示意，具体产品以实际配置情况为 准。

8、加粗字体，在使用过程中需要特别注意，以免出现意外。

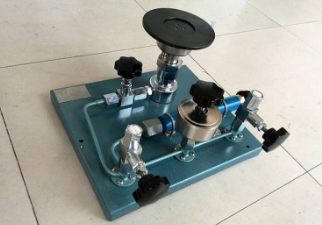

工作原理与基本结构 活塞式压力计（以下简称压力计）的工作原理是基于作用在活塞下端 面流体压力所形成的力与施加于活塞上端砝码所产生的重力相平衡的原理 制成。 本压力计有下列特点：它的活塞系统 （活塞、活塞缸）用碳化钨制造， 形变和温度附加误差小、耐磨，可以能长期保持活塞系统尺寸不变；测量 范围在25MPa （包括25MPa）以上的压力计用癸二酸二 （2-乙基己基）酯作 2 为传压介质，其粘度在20℃时为 （20～25）mm/s，远小于国内一般压力计 - -3 2 用传压介质蓖麻油粘度 （900～1100）mm/s，所以灵敏度大大提高，测量范 围加宽，造压系统经精密加工，用力轻便、密封可靠。压力计由检验泵、 测量系统、砝码三部分组成。 检验泵部分包括加压器、油杯及两个表座截止阀。在表座上装有快速 接头，用以连接被检验的精密压力表。测量系统主要由一个经过精密研磨 后具有精密灵活的活塞，活塞直接承受底盘上的砝码重量。 五、主要技术参数 1.测量不确定度 在相应的环境温度，相对湿度80%以下的条件下其测量不确定度见表一 准确度等级 最大允许误差 压力值在测量范围下限以下时，为测量 压力值在测量范围内时，为实际测量压 0.005级

活塞式压力计使用方法

a、活塞压力计应安装在便于操作、牢固无振动的工作台上，台面用坚固而富有弹性的材料制成。

b、新购置的活塞式压力计要用高标汽油对活塞系统、压力泵、油杯、管路进行反复清洗。待汽油全部挥发后，向校验器注入清洁的工作介质，并用手轮打压，反复几次，直到校验器与活塞连接口处无气泡渗出后，将活塞筒安装在校验器上，用手轮加压至活塞筒内充满介质，再把活塞杆表面涂上工作介质后插入活塞筒内，以确保活塞系统内没有空气存在。

c、压力计工作介质的选用非常重要。应选择在量程范围内有效的流动性，压缩率小及没有腐蚀的工作介质。一般可以选用变压器油、变压器油和煤油的混合液及药用蓖麻油。使用前一定要对其介质的运动黏度及pH值进行测定，符合要求后方可使用。具体要求见检定规程。

d、活塞式压力计在工作前一定要调好水平。一具体做法是：用手轮打压，使活塞升到工作位置，将条形水准仪放在承重杆托盘的平面上，转动活塞分别在水平面0°、45°、90°及135°处反复调整至符合要求。这实际上要求承重底盘平面与活塞中心线保持垂直，使砝码重力垂直作用在活塞有效面积上，二、三等级活塞式压力计的不垂直度不得超过5°。

e、活塞式压力计的工作位置

不带限止器的活塞式压力计，活塞浸入活塞筒的位置，应为活塞全长的2/4～3/4；带有限止器的活塞不得触及限止器；带滑动轴承和带滚珠轴承的压力计，将活塞升至工作位置的指示线为活塞式压力计的工作位置。

f、当活塞升压至所需要的压力值时，活塞在工作位置上须按顺时针方向，以30～60r/min的初角速度旋转，并能保持在工作位置。

g、活塞式压力计的专用砝码要保持清洁。使用时轻拿轻放。加放砝码时，一定要保证砝码与砝码之间配合紧密。否则，压力计工作时转动活塞容易将砝码甩出，误伤操作人员或损坏仪器设备。

h、活塞式压力计与专用砝码一定要按要求配套使用，因为压力计的活塞有效面积不同，与之配套专用砝码的质量也不同。

i、活塞式压力计使用时应缓慢升压和降压，如急速加、减压力，不仅会冲击活塞，而且会有危险。

活塞式压力计使用注意事项

a、活塞式压力计不使用时，应用防尘罩罩好，以防灰尘和异物落在压力计上。

b、当二、三等压力计使用温度超过(20±5)℃时，需要进行温度修正。

c、活塞式压力计工作介质每隔半年更换一次，同时应对压力计活塞转动延续时间、下降速度进行校验。具体要求见检定规程。

d、使用活塞式压力计过程中，泄压时不要直接打开泄压阀，以免砝码迅速下移砸断活塞杆。先反方向旋转加压杆，待压力卸完再打开泄压阀。

e、活塞式压力计检定周期为2年。
