导读：供应气体活塞式压力计.气体活塞式压力计，是利用流体静力平衡（即作用在活塞有效面积上的流体压力与其所负荷的重力相平衡）原理进行压力测量的计量器具，一般由活塞系统、专用砝码、压力校验器组成，另外还需配备相应的气源。

作用：

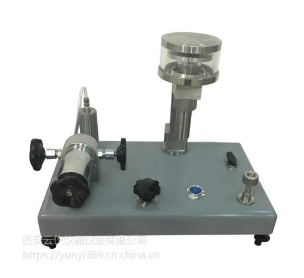

气体活塞压力计是高准确度压力标准器，用气体做工作介质，可测量和校准表压、绝压、真空压力（负压）等。活塞压力计的活塞杆材料是不锈钢，活 塞筒材料是碳化钨。从而保证活塞具有不锈、耐磨和使用寿命长的特点。用气体做工作介质的活塞压力计与用液体做工作介质的活塞压力计相比较，由于它们使用的 工作介质不同，所以气体活塞压力计活塞的自转延续时间长、灵敏度高、重复性好，测量数据准确可靠。

特点：

 一台气体活塞压力计可以分别配置几种不同量程的活塞，既保证压力计有很宽的测量范围，又能保证各测量段的准确度，一机多用，性能价格比优越，是替代同类进口仪器的理想产品。

● 活塞和活塞筒经精工研磨，其圆度误差和间隙极小，因而极大的提高活塞转动延续时间，也就相应减小活塞下降速度，提高活塞鉴别力。

●两个被检表接头处设计有两个截止阀，截止阀能及时关闭被检系统之间的压力。由于活塞式压力计在加减砝码时，必须减压将活塞降下来，而被检精密压力表、压力变送器、传感器等和系统之间若不能被截止，表中的压力会随着活塞升降而升降，则考核不出被检表的回程误差，特意设计的压力转换阀，在关闭时，可不用砝码单独工作，即可作为压力泵或压力源独立使用。

●砝码已经进行压力形变系数和当地重力加速度的修正。

●可选配数字显示功能：温度、位移、时间、转速、压力等参数的数字显示；

●测量范围：名义标称测量范围与实际测量范围一致。

●活塞系统可以方便拿出送检（不用携带沉重的主机台）

●可作为传递用检定活塞式压力计；也可高精度测试用。可配kg砝码和MPa砝码。

●加压系统先进，轻便耐用！

●砝码采用挂篮结构，重心低，稳定性极好。

●同时检定两只被检表，采用快速压力接头，绝无漏气现象

●每台均出具中国计量科学研究院或中国测试技术研究院《检定》

测量范围：

-100KPa～0～250kPa，2～160kPa；5～400kPa；40～600kPa；100～5000kPa；1000～10000kPa；等

测量范围上限可在：

-0.1MPa、0.1 MPa、0.16MPa、0.25MPa、0.4MPa、0.6MPa、1MPa、1.6MPa、2.5MPa、4MPa、6MPa、10MPa中选取

工作介质：

氮气或纯净的空气

不确定度：

0.02%；0.01%；0.005%

测压方式：

表压

外形尺寸：

长 X 宽 X 高 （350 X 360 X 450mm ）

活塞杆：

碳化钨     活塞筒：碳化钨

砝码材料：

无磁不锈钢（0.005级；0.01级；0.02级）

活塞式压力计是基于帕斯卡定律及流体静力学平衡原理产生的一种高精度、高复现行和高可信度的标准压力计量仪器。活塞式压力计也常简称压力计，也有称之为压力天平，主要用于计量室、实验室以及生产或科学实验环节作为压力基准仪器使用，也有将活塞式压力计直接用于高可靠性监测环节对当地其它仪表的表决监测。

　1、性能特点

　　活塞和活塞筒采用高强度，高硬度和低温度线鹏系数的合金钢等材料制成，温度膨胀系数小、变形量小，因而保证活塞有效面积周期变化率小。

　2、主要技术参数

　　型号：YS- 600

　　是否符合新规程:是

　　测量范围：1~60MPa

　　准确度：0.02级（±0.02%） 0.05级（±0.05%）

　　功能：量传活塞式压力计、检定数字压力计、精密压力表、压力传送器等。

　　活塞材质：活塞杆：碳钢

　　砝码材质：不锈钢，碳钢

　　工作介质：癸二酸二异辛酯。

　3、用途

　　0.05/0.02级活塞式压力计（以下简称压力计）用于检定0.2级活塞式压力计及精密压力表。

　4、工作原理及基本结构

　　工作原理：基于活塞本身重量和加在活塞上的专用砝码重量，作用在活塞面积上所产生的压力与液压容器内产生的压力相平衡。

　　基本结构：压力计系由检验泵和测量系统两部分组成(见图)。

　　检验泵部分包括手摇泵⑾、油杯⑼及两个阀⑹和⑺。在阀⑹和⑺上装有两端锁母，用以连接被检验的精密压力表。测量系统主要由一个经过精密研磨后具有精确截面的活塞，活塞直接承受底盘上的砝码重量。

YS-600活塞式压力计的基本结构

YS-600活塞式压力计的内部结构

　　1. 砝码 2.指示板 3.底座 4.调整螺钉 5.连接管部件 6.7.8.阀 9.油杯 10.水平仪 11.手摇泵 12.手轮 13.测量系统

　5、技术数据

精确度等级 基本误差限

压力值在测量上限值的10%以下时 压力值在测量上限值的10%到100%时

0.05/0.02 测量上限值10%的±0.05%/0.02 实际测量压力值的±0.05%/0.02

　　YS-600活塞式压力计的承重杆（包括活塞头部）侵入工作液体中浮力为5.9g。

参数 单位 压力值

0.6MPa 6MPa 25MPa 60MPa

测量上限 MPa 0.6 6 25 60

测量下限 MPa 0.04 0.1 0.5 1

活塞公称面积 cm2 1 0.5 0.2 0.1

底盘及活塞 公称

质量 kg 0.4 0.5 1 1

产生的压力 MPa 0.04 0.1 0.5 1

专用

砝码 公称

质量 kg 0.1；0.5 0.5；2.5 1；5 1；5

产生的压力 MPa 0.01；0.05 0.1；0.5 0.5；2.5 1；5

数量 个 6；10 4；11 4；9 4；11

两端锁母 M20×1.5 M20×1.5 M20×1.5 M20×1.5

重量 kg 35 65 85 95

工作液体 变压器油或变压器油与煤油的混合油20℃时运动粘度9~12m2/s,酸值不大于0.05毫安KOH/克

癸二酸（2-乙基己基）酯20℃时运动粘度20-25m2/s，酸值不大于0.05毫克KOH/克

　6、验收与保管

　　1）用户收到装箱压力计时，应先检查压力计箱是否完整；如有损伤，应立即查明原因。

　　2）开箱后拆除衬垫物，检查压力计外观是否完好，说明书、合格证是否齐全，如有缺损，应立即通知我厂。

　　3）压力计应储藏在室内，其环境温度应为+5~35℃。相对湿度不大于80%；周围空气不应含有腐蚀压力计的有害杂质。

　7、安装与使用

　　1）压力计应放在便于操作的工作台上，利用调整螺钉⑷来校准水平，必须使气泡水平仪的气泡位于中间位置。

　　2）压力计的工作环境温度为20±5℃，周围空气不得含有腐蚀性气体。

　　3）砝码应放在干燥地点。

　　4）使用前，首先用汽油清洗压力计各部分，然后再手摇泵和测量系统得内腔注满传压介质（传压介质不允许混有杂质和污物），并将内腔中的空气排除。

　　5）旋转手摇泵手轮，检查油路是否畅通：若无问题，即可装上被检精密压力表。

　　6）操作步骤：

　　⑴打开油杯⑼，左旋手轮，使手摇泵的汽缸充满油液。

　　⑵关闭油杯⑼，打开⑹、⑺、⑻三个阀，右旋手轮，产生初压，使底盘升起，到与指示板的上端相齐为止。见图（型号YS-6到活塞杆上的刻线与红漆线相重合为止。）

　　⑶增加砝码重量，使之产生压力所需之检验压力。增加砝码时，应不断转动手轮，以免底盘下降；操作时，必须是底盘及砝码以不小于30转/分的初角速度按顺时针方向旋转，借以克服摩擦阻力的影响。

　　⑷检查完毕，左旋手轮，逐步卸去砝码；后打开油杯，卸去全部砝码。

　　7）出厂的砝码，底盘及活塞的实际质量系按标准重力加速度计算的。但压力计使用地点的重力加速度与标准重力加速度相差超过0.0005米/秒2时，则重量应予以修正，方能使用。YS-600修正后质量按下式计算：

                                     　　式中：

　　m--专用砝码，底盘及活塞的重量（kg）；

　　p--测量的压力值（Pa）;

　　S--活塞有效面积（m2）；

　　g--工厂制造时为标准重力加速度（9.80665 m/s2）；当在使用地点进行维修时，为当地重力加速度（m/s2）

　　pb--空气密度（1.2 kg/m3）；

　　pc--专用砝码，底盘及活塞的材料密度（钢为7.8×103 kg/m3，铝为2.7×103 kg/m3)；

　　pj--相当于压力测量上限值50%的压力（Pa）;

　　β--变形系数（Pa-1），β=2.8×10-12（Pa-1）。

　　8)当0.05级压力计的使用环境温度，超出20±5℃，应按下式进行压力修正：

　　△P=（a1+a2）(20-t)

      式中：

　　P—所测压力（Pa）；

　　a1、a2 --活塞杆和活塞筒材料的线膨胀系数（铜为0.0000167，钢为0.0000105）；

　　t—环境温度（℃）

　　9)压力计的使用，其活塞杆、活塞筒、底盘和砝码等，必须根据压力计的同一出厂编号，配套使用，不能互换。

　8、维护与修理

　　1.压力计出活塞杆和活塞筒是精密零件，不得轻易拆卸外，其他各部分应定期清洗。清洗及安装时都必须谨慎小心，防止脏物或檫布纤维混入。

　　2.油液必须过滤，不许混有杂质或脏物；经使用一定时间后，必须更换新油。

　　3.不用时必须盖上防尘罩，以免尘埃进入压力计内。

　　4.每使用一年，必须送计量机关重新检定。
