活塞式压力计常见类型

活塞压力计是利用流体静力平衡(即作用在活塞有效面积上的流体压力与其所负荷的重力相平衡)原理进行压力测量的计量标准器。它可以向精密压力表、压力变送器、差压变送器、压力传感器、压力信号发生器及数字压力计等仪表进行信号传递,具有量程宽、精度高、技术性能稳定和使用方便等特点。一般由活塞系统、专用砝码、校验器组成。

活塞式压力计常见类型

按活塞有效面积的大小、力的作用部位及工作介质的不同,活塞压力计有以下几种类型。

a、按工作介质分为油压式和气体式

油压式常用的工作液体有变压器油、药用蓖麻油、甘油加乙二醇混合液等。常用的工作气体有空气、氨气等。

b、按活塞与活塞杆的结构和加载砝码方式分类

负荷式活塞压力计、带增压器的活塞式压力计、可控间隙活塞压力计、带平衡装置的活塞式压力计。

活塞压力计计量性能的基本参数

影响活塞压力计计量性能的基本参数有活塞有效面积、活塞下降速度和活塞转动延续时间。

a、活塞有效面积

活塞有效面积是活塞压力计的仪器常数。它的数值是活塞、承重底盘和砝码的合重力与活塞底部压力的比值。

b、活塞下降速度

在规定压力下,流体从活塞间隙中泄漏所引起的活塞下降的速度。如果下降速度太大,就无法使用活塞式压力计进行压力测量。

c、活塞转动延续时间

在规定的起始速度条件下,活塞自由旋转的时间称为活塞转动延续时间。在使用活塞式压力计时,假如活塞静止不动,则有静摩擦力减轻砝码重力;若活塞自由旋转,使活塞与活塞筒相对运动,尽可能消除它们之间直接接触而产生的机械摩擦,从而提高压力计量的准确度。因此,工作时应使活塞有一定的自由时间。

活塞压力计必须表明标称范围和测量范围,测量范围下限无法确定的按测量范围上限的10%计算。

活塞压力计的测量范围上限可在0.6MPa、6MPa、25MPa、60MPa、100MPa、160MPa、250MPa、500MPa中选取。若与上述量程不一致,可按最近以上量程的数值选取。

压力计的基本参数如表所示。

d.使用条件

温度:二等压力计使用温度为(20±2)℃;三等压力计使用温度为(20±5)℃。相对湿度:80%以下。

活塞式压力计使用方法

a、活塞压力计应安装在便于操作、牢固无振动的工作台上,台面用坚固而富有弹性的材料制成。

b、新购置的活塞式压力计要用高标汽油对活塞系统、压力泵、油杯、管路进行反复清洗。待汽油全部挥发后,向校验器注入清洁的工作介质,并用手轮打压,反复几次,直到校验器与活塞连接口处无气泡渗出后,将活塞筒安装在校验器上,用手轮加压至活塞筒内充满介质,再把活塞杆表面涂上工作介质后插入活塞筒内,以确保活塞系统内没有空气存在。

c、压力计工作介质的选用非常重要。应选择在量程范围内有效的流动性,压缩率小及没有腐蚀的工作介质。一般可以选用变压器油、变压器油和煤油的混合液及药用蓖麻油。使用前一定要对其介质的运动黏度及pH值进行测定,符合要求后方可使用。具体要求见检定规程。

d、活塞式压力计在工作前一定要调好水平。一具体做法是:用手轮打压,使活塞升到工作位置,将条形水准仪放在承重杆托盘的平面上,转动活塞分别在水平面0°、45°、90°及135°处反复调整至符合要求。这实际上要求承重底盘平面与活塞中心线保持垂直,使砝码重力垂直作用。

活塞压力计是利用流体静力平衡(即作用在活塞有效面积上的流体压力与其所负荷的重力相平衡)原理进行压力测量的计量标准器。它可以向精密压力表、压力变送器、差压变送器、压力传感器、压力信号发生器及数字压力计等仪表进行信号传递,具有量程宽、精度高、技术性能稳定和使用方便等特点。一般由活塞系统、专用砝码、校验器组成。

活塞式压力计常见类型

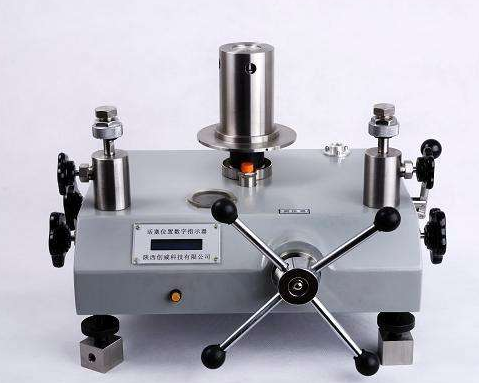

按活塞有效面积的大小、力的作用部位及工作介质的不同,活塞压力计(图1-18)有以下几种类型。
