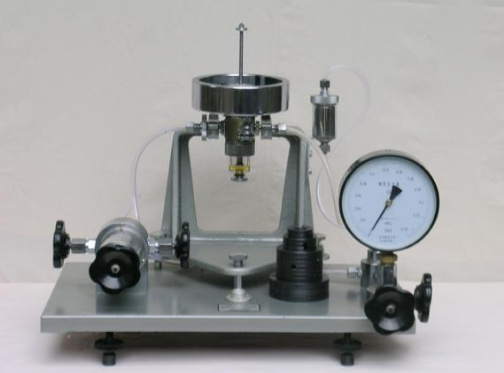

二等活塞压力计

性能特点

　　●各项指标完全符合JJG59-2007《活塞式压力计》、JJG99-2006《砝码》、国家计量检定规程，运用我厂50年核心技术推出的活塞式压计。

　　●两个被检表接头处设计有两个截止阀，截止阀能及时关闭被检系统之间的压力。由于活塞式压力计在加减砝码时，必须减压将活塞降下来，而被检精密压力表、压力变送器、传感器等和系统之间若不能被截止，表中的压力会随着活塞升降而升降，则考核不出被检表的回程误差，就不能符合精密压力表、压力变送器、压力传感器等检定规程的要求和耐压检定的要求。

　　●活塞和活塞筒经精工研磨，其圆度误差和间隙极小，因而极大的提高活塞转动延续时间，也就相应减小活塞下降速度，提高活塞鉴别力。

　　●特意设计的压力转换阀，在关闭时，可不用砝码单独工作，即活塞压力计台子可作为压力泵或压力源独立使用。

　　●活塞工作位置采用位移传感器监测，双排液晶数字光标显示，具有灵敏、醒目、准确的优点。

　　●砝码已经进行压力形变系数和当地重力加速度的修正。

　　●可选配数字显示功能：温度、位移、时间、转速、压力等参数的数字显示

　　●测量范围：名义标称测量范围与实际测量范围一致

　　●活塞系统可以方便拿出送检（不用携带沉重的主机台）

　　●可作为传递用检定活塞式压力计；也可高精度测试用。可配kg砝码和Mpa砝码

　　●加压系统先进，轻便耐用！

　　●砝码采用挂篮结构，重心低，稳定性极好。

　　●同时检定两只被检表，采用快速压力接头，绝无漏油现象。

结构与原理

      压力计乃是应用静压平衡原理的计量仪器：即活塞本身和加在活塞上的专用砝码重量（G）作用在活塞面积（S）上所产生的压力（P）与液压容器内所产生的压力相平衡，来测定被校验仪表的压力大小：P=G/S 式中G=mg（m：砝码质量，g：重力加速度）产品出厂时g值用标准重力加速度来定。用户使用时g值应该当地重力加速度来定，并按计算值修正砝码G的重量

      压力计系由校验泵（压力发生系统）和活塞部分（压力测量系统）两部分组成。

      校验泵（压力发生系统）包括手摇压力泵、油杯、进油阀及两个针形阀、，在针形阀上装有联接螺帽，用以连接被校验的压力表。

      活塞部分（压力测量系统）由经过精密研磨后具有精确截面的活塞、活塞缸及与活塞直接相连的承重底盘、承重底盘上的砝码所组成。

      校验泵和活塞部分安装在同一底座上与导管相连，中间装有针形阀。整个压力计由四个水平调节螺丝支撑，并借以装于底座上的水平泡（用以校准水平位置。
