导读：活塞压力计使用注意事项？活塞压力计是利用流体静力平衡(即作用在活塞有效面积上的流体压力与其所负荷的重力相平衡)原理进行压力测量的计量标准器。它可以向精密压力表、压力变送器、差压变送器、压力、压力信号发生器及数字压力计等仪表进行信号传递，具有量程宽、精度高、技术性能稳定和使用方便等特点。一般由活塞系统、专用砝码、校验器组成。

活塞式压力计常见类型

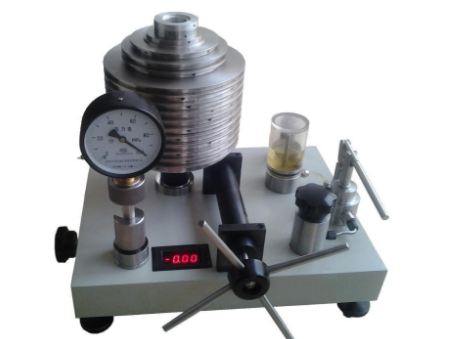

按活塞有效面积的大小、力的作用部位及工作介质的不同，活塞压力计(图1-18)有以下几种类型。

a、按工作介质分为油压式和气体式

油压式常用的工作液体有变压器油、药用蓖麻油、甘油加乙二醇混合液等。常用的工作气体有空气、氨气等。

b、按活塞与活塞杆的结构和加载砝码方式分类

负荷式活塞压力计、带增压器的活塞式压力计、可控间隙活塞压力计、带平衡装置的活塞式压力计。

活塞压力计计量性能的基本参数

影响活塞压力计计量性能的基本参数有活塞有效面积、活塞下降速度和活塞转动延续时间。

a、活塞有效面积

活塞有效面积是活塞压力计的仪器常数。它的数值是活塞、承重底盘和砝码的合重力与活塞底部压力的比值。

b、活塞下降速度

在规定压力下，流体从活塞间隙中泄漏所引起的活塞下降的速度。如果下降速度太大，就无法使用活塞式压力计进行压力测量。

c、活塞转动延续时间

在规定的起始速度条件下，活塞自由旋转的时间称为活塞转动延续时间。在使用活塞式压力计时，假如活塞静止不动，则有静摩擦力减轻砝码重力；若活塞自由旋转，使活塞与活塞筒相对运动，尽可能消除它们之间直接接触而产生的机械摩擦，从而提高压力计量的准确度。因此，工作时应使活塞有一定的自由时间。

活塞压力计必须表明标称范围和测量范围，测量范围下限无法确定的按测量范围上限的10%计算。

活塞压力计的测量范围上限可在0.6MPa、6MPa、25MPa、60MPa、100MPa、160MPa、250MPa、500MPa中选取。若与上述量程不一致，可按最近以上量程的数值选取。

使用条件

温度：二等压力计使用温度为(20±2)℃；三等压力计使用温度为(20±5)℃。相对湿度：80%以下。

活塞式压力计使用方法

a、活塞压力计应安装在便于操作、牢固无振动的工作台上，台面用坚固而富有弹性的材料制成。

b、新购置的活塞式压力计要用高标汽油对活塞系统、压力泵、油杯、管路进行反复清洗。待汽油全部挥发后，向校验器注入清洁的工作介质，并用手轮打压，反复几次，直到校验器与活塞连接口处无气泡渗出后，将活塞筒安装在校验器上，用手轮加压至活塞筒内充满介质，再把活塞杆表面涂上工作介质后插入活塞筒内，以确保活塞系统内没有空气存在。

c、压力计工作介质的选用非常重要。应选择在量程范围内有效的流动性，压缩率小及没有腐蚀的工作介质。一般可以选用变压器油、变压器油和煤油的混合液及药用蓖麻油。使用前一定要对其介质的运动黏度及pH值进行测定，符合要求后方可使用。具体要求见检定规程。

d、活塞式压力计在工作前一定要调好水平。一具体做法是：用手轮打压，使活塞升到工作位置，将条形水准仪放在承重杆托盘的平面上，转动活塞分别在水平面0°、45°、90°及135°处反复调整至符合要求。这实际上要求承重底盘平面与活塞中心线保持垂直，使砝码重力垂直作用在活塞有效面积上，二、三等级活塞式压力计的不垂直度不得超过5°。

e、活塞式压力计的工作位置

不带限止器的活塞式压力计，活塞浸入活塞筒的位置，应为活塞全长的2/4～3/4；带有限止器的活塞不得触及限止器；带滑动轴承和带滚珠轴承的压力计，将活塞升至工作位置的指示线为活塞式压力计的工作位置。

f、当活塞升压至所需要的压力值时，活塞在工作位置上须按顺时针方向，以30～60r/min的初角速度旋转，并能保持在工作位置。

g、活塞式压力计的专用砝码要保持清洁。使用时轻拿轻放。加放砝码时，一定要保证砝码与砝码之间配合紧密。否则，压力计工作时转动活塞容易将砝码甩出，误伤操作人员或损坏仪器设备。

h、活塞式压力计与专用砝码一定要按要求配套使用，因为压力计的活塞有效面积不同，与之配套专用砝码的质量也不同。

i、活塞式压力计使用时应缓慢升压和降压，如急速加、减压力，不仅会冲击活塞，而且会有危险。

活塞式压力计使用注意事项

a、活塞式压力计不使用时，应用防尘罩罩好，以防灰尘和异物落在压力计上。

b、当二、三等压力计使用温度超过(20±5)℃时，需要进行温度修正。

c、活塞式压力计工作介质每隔半年更换一次，同时应对压力计活塞转动延续时间、下降速度进行校验。具体要求见检定规程。

d、使用活塞式压力计过程中，泄压时不要直接打开泄压阀，以免砝码迅速下移砸断活塞杆。先反方向旋转加压杆，待压力卸完再打开泄压阀。

e、活塞式压力计检定周期为2年。

活塞压力计也常简称活塞式压力计或压力计，也有称之为压力天平，主要用于计量室、实验室以及生产或科学实验环节作为压力基准器使用，也有将活塞式压力计直接应用于高可靠性监测环节对当地其它仪表的表决监测。

　　根据流体力学的平衡原理及帕斯卡定律为基础进行压力计量的。一种力是由液压容器内产生，另一种是由活塞本身及加在活塞上的专用砝码的重量作用在活塞面积上所产生的，这两力相平衡。 该仪器系由压力发生系统的校验器和压力测量系统的活塞部分腴专用砝码三部分组成。

　　（1）活塞和活塞缸均采用高强度、高硬度、和低温度线胀系数的硬质合金碳化钨材料经过精心研磨制成，工作环境温度宽，性能稳定 20±5℃。

　　（2） 负荷重心低，砝码通过挂篮直接加在活塞上，活塞运转平稳，压力波动极小，示值准确。

　　（3） 25MPa以上传压介质采用粘度很小的癸二酸二异辛酯，从而保证压力计有极高的灵敏度。

　　（4）压力计所用砝码全部采用无磁不锈钢或碳钢材料制做。

　　（5）活塞工作位置用位移传感器监测，活塞工作行程为3mm(指针型、数字型可选）。

　　（6） 量程宽，在下限1MPA时，100MPA可做全量程活塞压力计使用，实时精度为±0.02%或±0.05% 。

　　（7）加压调节轻便省力，即使在100MPa压力时也能轻松自如。

　　（8）压力输出两幅快速接头（M20×1.5的内螺纹），可同时校验两个仪表。

　　活塞压力计的工作原理是基于作用在活塞下端面流体压力所形成的力与施加于放塞上端砝码所产生的重力相平衡的原理制成

　　① 应经常保持压力计清洁，压力计不放在湿度过大的环境中，以免锈蚀。

　　②快速接头和活塞筒下端O形圈较易损坏，若发现泄漏应予以更换。

　　③油杯中液面应经常高于油杯过滤器罩子上端面，若一时疏忽，空气将进入预压泵中，造成预压泵失效。这时应拧松预压泵进油接头，使空气随液体流出而流出，当液体呈连续流出时，即可拧紧接头，恢复预压泵功能。
