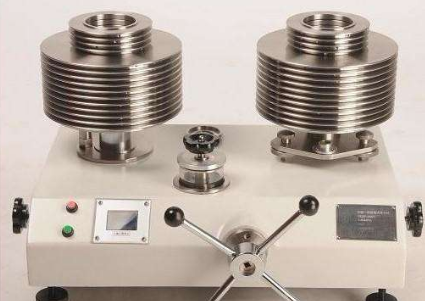

宽量程活塞式压力计性能特点。 JY系列宽量程活塞式压力计是我研究所按照国家最新“活塞式压力计”检定规程要求新研发设计制造。由于活塞式压力计的关键部件使用了高硬度和低温度线膨胀系数的碳化钨材料,  从而提高了活塞的耐磨性 ,因此受压力后形变极小(可忽略不计)，性能极其稳定。活塞的工作介质采用了癸二酸二异辛酯，从而使压力计具有极高的灵敏度。

     由于采用了新材料、新技术、新工艺，所以新的活塞式压力计的各项技术指标有了

很大提高。从而广泛用来检定数字压力计、精密压力表、压力变送器、压力传感器等压力仪器仪表。 JY系列活塞式压力计完全满足JJG59-2007活塞压力计检定规程

性能特点：

1.  活塞和活塞缸均采用高强度、高硬度、和低温度线胀系数的硬质合金碳化钨材料经过精心研磨制成，工作环境温度宽，性能稳定 20±5℃。

2.  负荷重心低，砝码通过挂篮直接加在活塞上，活塞运转平稳，压力波动极小，示值准确。

3.  25MPa以上传压介质采用粘度很小的癸二酸二异辛酯，从而保证压力计有极高的灵敏度。

4.  压力计所用砝码全部采用无磁不锈钢材料制做。

5.  活塞工作位置用位移传感器监测，活塞上下行程为±1.5mm，仪表显示具有灵敏、醒目、准确等优点。

6.  量程宽，在下限1MPa时，基本误差为±0.02%或±0.05%  ，一台TY100型压力计，可抵目前国产测量上限 6、60、100MPa 三台压力计使用。

7.  加压调节轻便省力，即使在100MPa压力时也能轻松自如。

主要技术参数：

日常保养维修常识

1. 应经常保持压力计清洁，压力计不放在湿度过大的环境中，以免锈蚀。

2. 快速接头和活塞筒下端O形圈较易损坏，、若发现泄漏应予以更换。

3. 油杯中液面应经常高于油杯过滤器罩子上端面，若一时疏忽，空气将进入预压泵中，

造成预压泵失效。这时应拧松预压泵进油接头，使空气随液体流出而流出，当液体

呈连续流出时，即可拧紧接头，恢复预压泵功能。

工作介质

变压器油或变压器油与煤油的混合油 20 ℃ 时运动粘度 9 ~ 12mm2/s ,酸值不大于 0.05 毫克KOH/ 克

癸二酸二（2-乙基己基）酯20 ℃时运动粘度20 ~ 25mm2/s，酸值不大于 0.05毫克 KOH/ 克

在环境温度（20±2）℃，温度波动不大于0.5℃条件下其测量不确定度见下表

准确度等级

最大允许误差

0.005

压力值在测量范围下限以下时，为测量范围下限的±0.005%

压力值在测量范围内时，为实际测量压力的±0.005%

0.01

压力值在测量范围下限以下时，为测量范围下限的±0.01%

压力值在测量范围内时，为实际测量压力的±0.01%

0.02

压力值在测量范围下限以下时，为测量范围下限的±0.02%

压力值在测量范围内时，为实际测量压力的±0.02%

0.05

压力值在测量范围下限以下时，为测量范围下限的±0.05%

压力值在测量范围内时，为实际测量压力的±0.05%
